隨著科技的發展，太陽能、風能、潮汐能等可再生能源已經成功應用于發電設施，使得產能形式更加豐富。但是，這些可再生能源受天氣環境影響，具有間歇不連續、波動性較大等缺點，惡化了配電網的電能質量和可靠性。因此，需要在可再生能源系統中配備儲能設備，將可再生能源電力轉換成可儲存的能源，然后以可控的方式部署到電網中，根據不斷變化的電網需求，對電力進行一致的、即時的供應。儲能設備能夠提高可再生能源利用效率，實現對電能的“調峰填谷”，充分發揮可再生能源的優勢。

目前，不同的儲能設備根據適用性要求，在各自的領域已得到應用。中國科學院電工研究所研究員、中國化學與物理電源行業協會儲能應用分會副秘書長陳永翀認為，“安全是電化學儲能首要因素，電化學儲能的規模發展需要‘三好學生’，未來具有‘高安全、低成本和易回收’特性的儲能專用電池將會獲得大規模應用”。

釩電池以安全、超長循環次數、可回收等特性成為電化學儲能新風向，其非凡的發展?jié)摿ξ速Y本市場的目光。

釩電池儲能系統（圖源：格瑞帕洛孚）

釩電池工作原理

釩電池由Skyllas-Kazacos等在1985年提出，結構上主要由電解液、電極、選擇性質子交換膜、雙極板和集流體組成，結構示意圖見下圖。

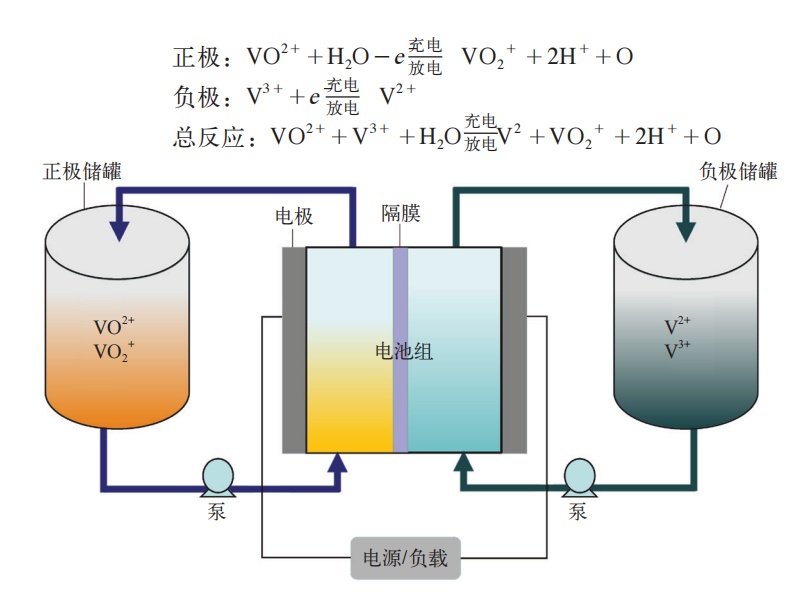

釩電池結構示意圖（圖源：羅麗娟等，《綜合能源服務用釩電池儲能》）

釩電池利用VO2+/VO2+、V2+/V3+兩對氧化還原電堆的釩離子溶液作為正極和負極的活性物質，分別儲存在各自的電解液儲罐中。對電池進行充/放電時，電解液通過泵的作用，由外部?jī)?chǔ)液罐分別循環流經電池的正極室和負極室，并在電極表面發生氧化和還原反應，實現對電池的充/放電。

充電時，正負極電解液伴隨著外部電流進入電堆，釩離子價態發生改變（負極釩離子價態由三價轉變成二價，正極釩離子由四價轉變成五價），正負極之間的電勢差增大，外部電能轉換為化學能儲存起來。

放電時，所儲存的化學能通過相反的反應在電堆里轉換為電能釋放出來。儲能電量的多少取決于電解液的體積和濃度，電解液的濃度越高、體積越大，儲存的電能越多。放電所帶負載的大小由電堆功率決定，電堆功率越大，充電越多，放電所帶最大負載也越大。

釩電池特點

（1）配置靈活。釩電池設計靈活，功率和容量獨立設計。電池的輸出功率由電堆大小決定，增加單電池?cái)?shù)量和有效面積，即可增加電堆功率；電池的容量大小由電解液的量決定，增加電解液的體積和濃度，即可增加電池容量；可根據各種應用場所和領域的負載大小進行功率和容量的調節。

（2）循環壽命長。循環次數≥13000次以上，使用壽命可達20年以上。

（3）安全性高。系統在常溫下運行，無爆炸、起火等危險，備有防漏裝置，避免發生電解液泄漏。

（4）深充深放。系統深充深放不會對電池性能造成影響，系統放電深度（DOD）≥90%。在快速、大電流密度下充放電，不會對電池造成損傷。

（5）環境友好。電解液均為液體，能無限次循環使用，且電解液可回收利用，不會對環境造成污染；電堆材料中電極采用炭/石墨氈，雙極板大多采用石墨或碳材料，報廢后不會對環境造成污染。其他材料多為高分子材料，可回收利用。

但是，目前釩電池的發展還面臨著一些問題，如能量密度低，成本居高不下，行業仍處在示范到商業化的前期，供應鏈不成熟，市場仍處在開發階段。

釩電池發展優勢

（1）資源方面

釩具有天然的耐腐蝕性，能在堿、酸和鹽溶液中穩定存在，其常伴生或共生存在于鈦磁鐵礦、磷礦、煤矸石、鋁土礦、油頁巖、閃鋅礦、玫瑰鉛礦和銅礦等60多種礦物中，極少以單一礦物存在。在這些礦物中，釩的含量一般低于2%。

美國地質調查局（USGS）數據顯示，截至2021年底，全球釩金屬儲量6300萬噸，其中釩礦金屬釩儲量（已認定的釩資源中符合當前采掘和生產要求的部分）約為2217萬噸。其中，中國釩礦儲量約950萬噸，占比39%，位居第一；2~4位的澳大利亞、俄羅斯和南非儲量占比分別為25%、21%和15%。

產量方面，2021年全球釩產量10.7萬金屬噸，中國產量為7.3萬噸，占比68%，資源可完全自給；俄羅斯、南非和巴西的產量占比分別為18%、8%和6%。

2021年全球探明釩資源分布情況（單位：萬噸）（圖源：魏甲明等，《全釩液流電池技術研究進展》）

（2）政策方面

2021年7月，國家發展與改革委員會和國家能源局發布《加快推動新型儲能發展的指導意見》，文件提出要堅持儲能技術多元化，實現液流電池等長時儲能技術進入商業化發展初期；2025年，實現新型儲能從商業化初期向規模化發展轉變，實現液流電池等長時儲能技術進入商業化發展初期。

2022年3月，國家發展與改革委員會、國家能源局印發《“十四五”新型儲能發展實施方案》，文件中要求形成技術示范、加大液流電池等關鍵技術裝備研發力度，最終在2030年實現碳達峰和2060年的碳中和的雙碳政策目標。

2022年6月，國家能源局發布《防止電力生產事故的二十五項重點要求（2022年版）（征求意見稿）》，提出“中大型電化學儲能電站不得選用三元鋰電池、鈉硫電池，不宜選用梯次利用動力電池”。該項政策，為釩電池的應用打開了想象空間。

釩電池發展前景

國際權威咨詢機構麥肯錫將儲能技術定位為影響未來世界發展的12項顛覆性技術之一。國際能源署（IEA）預計，到2050年全球儲能市場規模將達數萬億美元。釩電池儲能系統隨著新能源和儲能的大規模應用而不斷發展和進步，市場潛力和市場份額進一步的提升。

研究機構EVTank近日發布的《中國釩電池行業發展白皮書（2022年）》顯示，2022年國內大量的釩電池儲能項目開工建設，預計全年新增裝機量將達到0.6GW；2025年釩電池新增規模將達到2.3GW；2030年新增規模將達到4.5GW，屆時，釩電池儲能項目累計裝機量將達到24GW。

英國IDTechEx公司報告認為，面向儲能市場的釩液流電池到2031年前后或?qū)⒃谘b機容量上超過鋰離子電池。

釩電池企業布局

在政策推動和技術進步雙重作用下，釩電池脫穎而出，成為近期市場資金競相追捧的“香餑餑”，多家上市公司早已布局，搶占未來賽道。

（1）攀鋼釩鈦

攀鋼釩鈦在2021年釩業務營收達45億元，占總營收1/3。同年，該公司收購“西昌釩制品”來擴大釩制品產能，并同大連博融簽署戰略合作協議，謀劃布局釩電池產業鏈。雖然該公司很早就開始生產釩電池電解液，不過目前尚未涉足釩電池業務。

（2）中核鈦白

中核鈦白今年7月初發布公告稱，公司與偉力得簽署了《全釩液流電池儲能全產業鏈》戰略合作協議，雙方將出資設立甘肅澤通偉力得釩材料有限公司，共同推進釩礦資源的開發、釩電解液的制造及相關配套產業的項目落地。合資公司將通過控制釩礦來源，以及應用尖端技術將低品位的釩原料進行提取，從而降低釩電解液價格。

（3）龍佰集團

龍佰集團表示，旗下的電池材料研究所有進行釩電池相關的研究，不過未進入量產階段。目前，公司有一條產能800噸/年的廢酸提取五氧化二釩產線，此外，全資子公司龍佰四川礦冶有限公司擬25億元投資建設釩鈦鐵精礦堿性球團濕法工藝年產3萬噸V2O5創新示范工程。該項目的投資有利于公司充分利用攀枝花釩鈦磁鐵礦中的釩資源，提高資源綜合利用水平。同時，公司電池材料研究所正在進行釩電池技術研發，儲備相關技術，未來公司將根據釩電池市場情況，積極推動釩電池材料產業化。

（4）上海電氣

上海電氣釩電池業務已有10年基礎，最早的研發團隊創立于2011年，相關產線于2020年建成。目前，其全釩液流電池儲能系列產品，已經完成了從研發設計、平臺測試，到生產制造和規模化應用的“三步走”。上海電氣方面表示，其目前有3GW的釩電池訂單在手，汕頭已建成的零碳園區儲能項目使用的即為公司生產的釩電池。并且，公司在釩電池相關知識產權領域也具備一定競爭優勢。

（5）河鋼股份

河鋼股份目前已擁有自主知識產權的釩電解液用高純氧化釩、全釩液流電池電解液技術，并建成1000噸/年高純釩產線、1000噸/年釩電解液產線，產品質量得到國內外頂級釩電池廠家的認證，并應用于部分光伏—釩儲能系統。

（6）海德股份

今年4月份，海德股份與中釩儲能和中國科技簽署《全釩液流儲能電池產業開發合作協議》，擬共同出資設立全釩液流儲能電池產業開發公司，推進釩電解液生產、全釩液儲能電站建設等全釩液流儲能電池產業項目開發。
